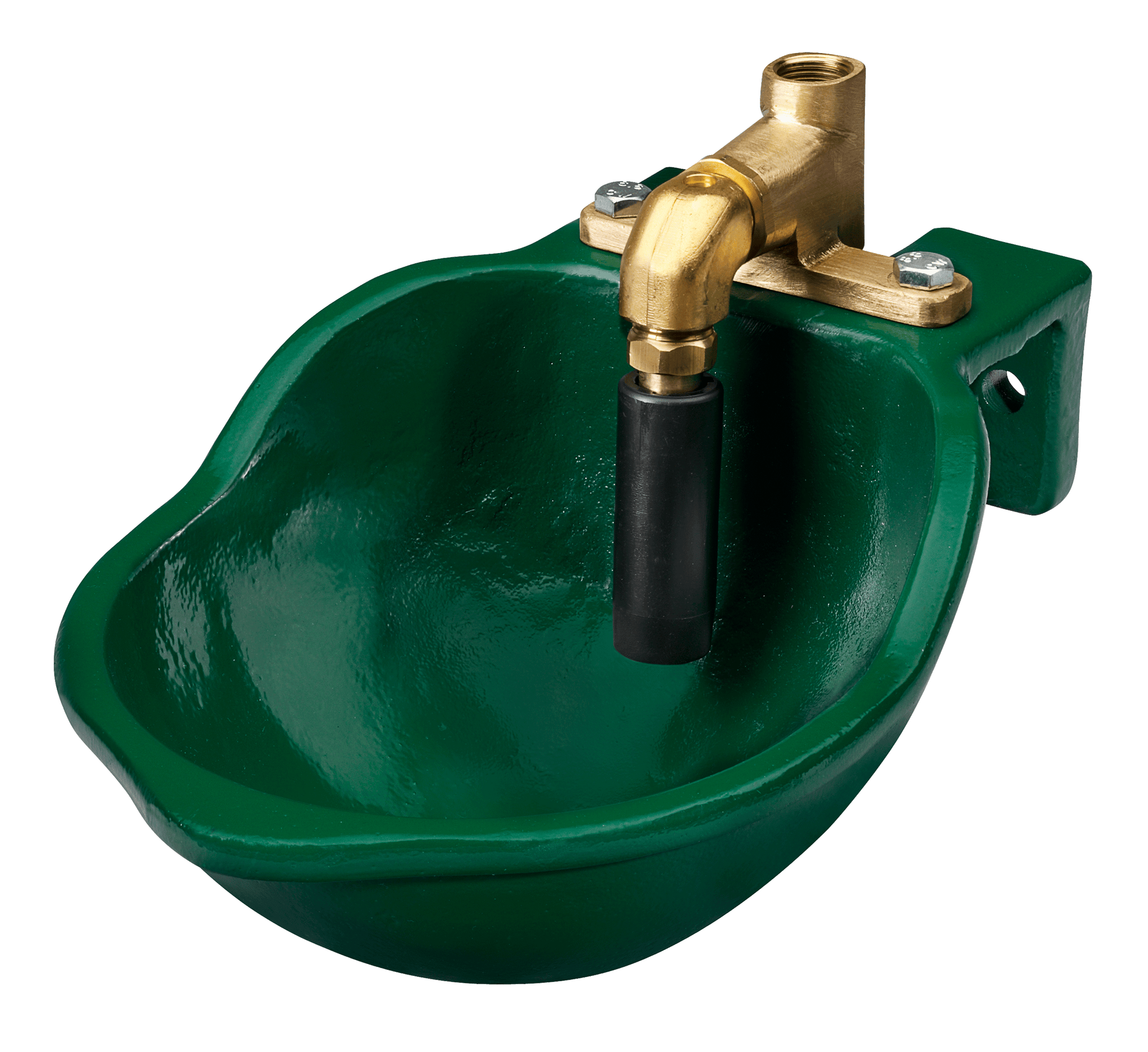

Tränkebecken SB 9 PV

Gusstränkebecken für Pferde und Rinder. Mit Spezial-Pulverbeschichtung und leichtgängigem Pendelventil mit integrierter Wasserregulierschraube, Ventil komplett aus Messing.

Mit Heizstab nachrüstbar.

• Breite: 205 mm
• Ausladung: 295 mm
• Lochabstand: 90 mm
• Anschluss: R ½" Innengewinde von oben und unten
• Wasserleistung: ca. 11 l/min. bei 5 bar
• Gewicht: ca. 4,8 kg

Montagehinweise:

• Bei der Montage sind die Vorschriften gemäß DIN 1988 / DIN EN 1717 (Schutz des Trinkwassers) zu berücksichtigen.
• Das Ventil ist für einen Wasserleitungsdruck von max. 5 bar ausgelegt. Beträgt der Wasserdruck mehr als 5 bar, muss in jedem Fall zur Vermeidung von Störungen ein Druckminderventil verbaut werden. Der optimale Betriebsdruck der Tränkebecken liegt bei 3 bar.
• Sofern das Tränkebecken mit Brunnenwasser betrieben wird, ist unbedingt darauf zu achten, dass das Wasser sauber und frei von Schwebeteilchen ist, da ansonsten die Funktion des Ventils nicht gewährleistet ist. Bei unsauberen Wasser ist eine entsprechende Filtereinheit (Sedimentfilter, 5 - 20μ / Eisenfilter / Aktivkohlefilter) einzusetzen.
• Beim Anschluss der Zuleitungen zu den Becken auf Sauberkeit achten. Es dürfen sich im Rohrsystem keine Rückstände (z.B. Metallspäne, Sand, Ablagerungen) befinden. Das Rohrsystem ggf. vor der ersten Inbetriebnahme gründlich spülen.
• Der vormontierte Blindstopfen muss vor der Inbetriebnahme eingedichtet werden. (z.B. mit Loctite 55 Gewindedichtfaden).
• Nicht beheizte Tränkebecken und Wasserleitungen müssen bei niedrigen Temperaturen vor Frost geschützt werden, um Schäden zu vermeiden.
• Der Ventilgehäusewinkel ist fest im Ventilgehäuse eingedichtet. Um z.B. für Reinigungsarbeiten diese Verbindung zu lösen, muss der Bereich vor dem Lösen erwärmt werden (z.B. mit einem Heißluftfön). Zum Eindichten der Verbindung mittelfeste Gewindedichtung verwenden (z.B. Loxeal 58.11).
• Zum erhöhen des Wasser-Durchflusses die Stellschraube linksherum drehen, zum Minimieren rechtsherum drehen. Beim Ausdrehen der Schraube darauf achten, dass der Schraubenkopf maximal bis zur Oberkante des Ventilwinkels herausgedreht wird.
