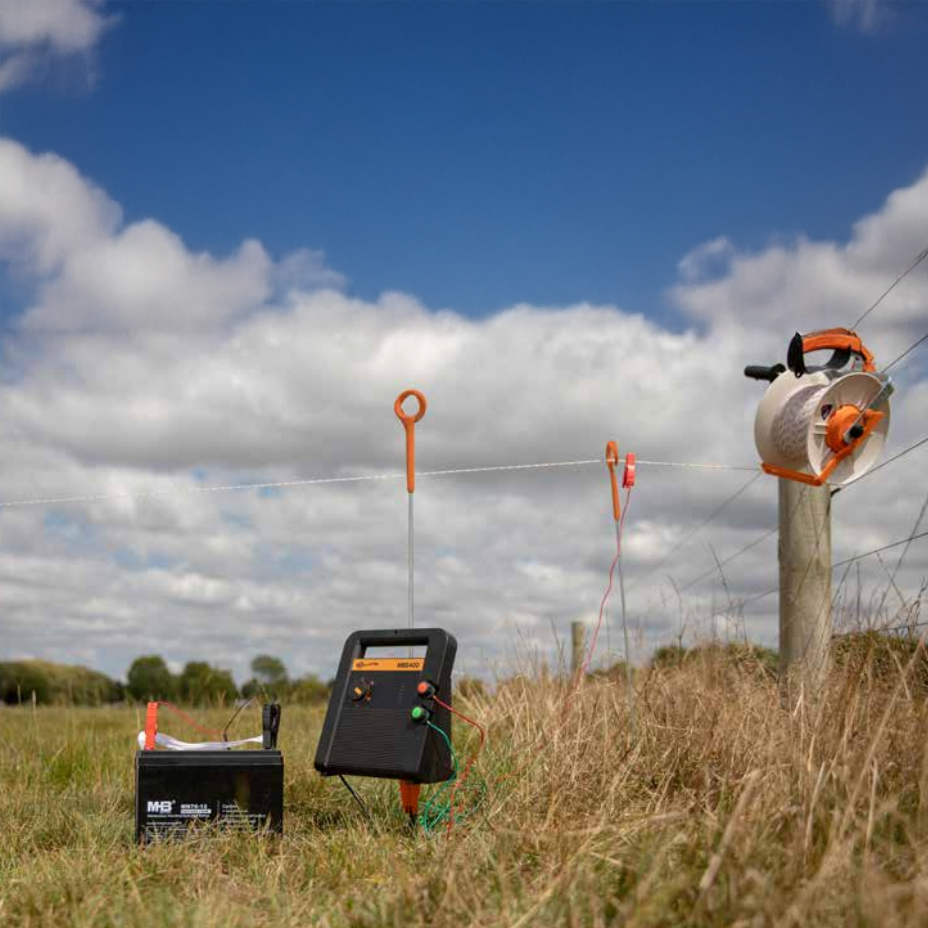

Erdung am Elektrozaun - Die Praxisanleitung: Erdstäbe berechnen, testen und Fehler vermeiden

Ein Elektrozaun kann nur dann zuverlässig wirken, wenn der Stromkreis geschlossen ist. Genau hier scheitern viele Anlagen. Nicht am Weidezaungerät, nicht am Zaunleiter, sondern an der Erdung.

Die Folgen kennen viele Betriebe: Tiere respektieren den Zaun nicht, die Spannung ist zu niedrig, Ausbrüche passieren, Fehlersuche kostet Zeit und Nerven. Die gute Nachricht: Eine gute Erdung lässt sich systematisch planen, einfach prüfen und dauerhaft stabil betreiben. In diesem Praxisleitfaden zeigen wir Ihnen Schritt für Schritt, wie Sie Erdstäbe dimensionieren, richtig platzieren und die Erdung professionell testen.

Kurze Einordnung: In der Praxis ist eine mangelhafte Erdung der häufigste Grund für schlecht funktionierende Elektrozäune.

In diesem Ratgeber erfahren Sie:

1. Warum die Erdung beim Weidezaun alles entscheidet
2. Was die Erdung am Weidezaun beeinflusst
3. Wie viele Erdstäbe Sie wirklich brauchen
4. Wie Sie Erdungskabel und Klemmen richtig wählen
5. Bentonite bei der Erdung
6. Wie Sie die Erdung testen können
7. Elektrozaun hat zu wenig Spannung, liegt es an der Erdung?
8. Wieso Sie einen Rückleiter Zaun für trockene Böden haben sollten
9. Checkliste: Ist die Erdung richtig aufgebaut?
10. FAQ - Erdung am Elektrozaun

Warum die Erdung beim Weidezaun alles entscheidet

Ein Elektrozaun funktioniert wie ein Kreislauf: Das Weidezaungerät schickt einen Impuls in den Zaunleiter. Das Tier berührt den Leiter und bekommt den Impuls. Der Strom fließt durch den Tierkörper in den Boden. Über das Erdreich fließt der Strom zurück zur Erdungsanlage und von dort zurück zum Gerät. Ist die Erdung zu schwach, fehlt der Rückweg. Dann ist der Impuls am Tier deutlich schwächer, auch wenn das Gerät eigentlich stark genug wäre.

Merksatz für die Praxis: Starkes Gerät plus schwache Erdung ergibt schwachen Zaun.

Was die Erdung am Weidezaun beeinflusst

Die Erdung ist kein reines Materialthema. Sie hängt stark von Standort und Boden ab.

Die wichtigsten Einflussfaktoren:

Faktor	Was passiert in der Praxis	Konsequenz
Bodenfeuchte	feucht leitet besser	Erdung funktioniert stabiler
Bodenart	Lehm und Ton leiten besser als Sand	Sand braucht mehr Erdung
Trockenheit	der Boden isoliert stärker	Spannung am Zaun fällt
Frost	gefrorener Boden leitet schlecht	Winterprobleme möglich
Vegetation und Bewuchs	Ableitungen am Zaun	Erdung wirkt scheinbar zu schwach



Erdstäbe dimensionieren: So viele Erdstäbe brauchen Sie wirklich

Viele Weidezaun-Anlagen haben zu wenige oder zu kurze Erdstäbe. Das ist einer der häufigsten Fehler.

Wichtig: Die Joule Angabe ist ein guter Startpunkt für die richtige Anzahl der Erdstäbe, der Boden sowie Trockenheit oder weitere Einflussfaktoren entscheiden, ob Sie schlussendlich weitere Erdstäbe verwenden sollten, als empfohlen.

Hinweis: Die Erdstab-Empfehlung dient als unverbindliches Planungstool und stellt keine technische Beratung im Einzelfall dar. Die empfohlenen Werte basieren auf allgemeinen Erfahrungswerten aus der Praxis. Für die korrekte Auslegung und Funktionsfähigkeit einer Weidezaunanlage sind die individuellen Gegebenheiten vor Ort maßgeblich. Eine Haftung für die Anwendung der Ergebnisse wird ausgeschlossen.

Der richtige Abstand zwischen den Erdstäben

Setzen Sie Erdstäbe nicht direkt nebeneinander. Dann überlappen die Wirkbereiche im Boden und die Erdleistung steigt kaum. Empfehlung: ca. 3 Meter Abstand zwischen den Erdstäben.

Standortwahl: Wo die Erdung hin sollte

Die beste Erdung ist dort, wo der Boden möglichst oft feucht bleibt.

Gute Standorte für die Erdungsstäbe:

• Nordseite von Gebäuden
• schattige Bereiche
• Bereiche mit natürlicher Bodenfeuchte
• Nähe von dauerhaft feuchten Stellen, aber nicht direkt am Gewässerrand

Schlechte Standorte:

• sandige, trockene Kuppen
• neben Drainagen und stark entwässerten Bereichen
• direkt an Fundamenten und Gebäudeteilen mit anderer Erdung
• sehr steinige Bereiche

Profi Tipp für trockene Standorte

Wenn Sie auf trockenem Sand stehen, planen Sie die Erdung direkt größer. Mehr Stäbe, längere Stäbe, und wenn möglich tiefer in feuchtere Schichten.

Verbindungstechnik: Erdungskabel und Klemmen richtig wählen

Ein häufiger Denkfehler: Hauptsache ein Erdstab im Boden. In der Praxis verlieren viele Anlagen Leistung durch schlechte Verbindungen. Das brauchen Sie:

• hochwertiges Hochspannungs Erdungskabel
• korrosionsbeständige Erdungsklemmen
• saubere, feste Verschraubung am Erdstab
• möglichst kurze, direkte Wege zum Gerät

Das sollten Sie vermeiden:

• dünne Drähte als Erdleitung
• lose Klemmen
• rostige Verbindungen
• provisorische Verdrillungen

Jetzt Erdungszubehör entdecken →

Bentonite bei der Erdung: Profi-Trick für trockene Böden

In sehr trockenen oder sandigen Böden kann selbst eine gut geplante Erdungsanlage an ihre Grenzen kommen. Hier kommt Bentonite ins Spiel. Dabei handelt es sich um ein stark quellfähiges Tonmineral, das Feuchtigkeit speichert und die elektrische Leitfähigkeit im Boden deutlich verbessert.

Bentonit wird rund um den Erdstab eingebracht und sorgt dafür, dass der Kontakt zwischen Erdungsstab und Erdreich langfristig stabil bleibt. Besonders in Regionen mit sandigen Böden, leichten Standorten oder langen Trockenperioden kann der Einsatz die Erdleistung spürbar verbessern.

Typische Einsatzbereiche:

• sandige oder steinige Böden
• Standorte mit wiederkehrender Sommertrockenheit
• leistungsstarke Weidezaungeräte mit hoher Joule-Leistung
• problematische Erdung trotz zusätzlicher Erdstäbe

Wichtig: Bentonite ersetzt keine ausreichende Anzahl an Erdstäben, sondern verbessert die Leitfähigkeit rund um den Erdungspunkt. Es wird daher meist als Ergänzung zu einer korrekt dimensionierten Erdungsanlage eingesetzt.

Tipp: Bentonit wirkt am besten, wenn es direkt beim Einschlagen oder Setzen der Erdstäbe eingebracht wird. Eine nachträgliche Anwendung ist möglich, aber weniger effektiv, da sich das Material besser mit dem umgebenden Boden verbindet, solange dieser noch locker ist.

Erdung testen: In 5 Minuten wissen, woran es liegt

Sie müssen nicht raten. Sie können die Erdung ganz einfach messen. Die Gallagher Methode ist praxisnah und liefert klare Grenzwerte.

Schritt für Schritt die Erdung des Weidezauns prüfen

1. Verwenden Sie ein digitales Zaun Messgerät oder Fehlersuchgerät.
2. Schalten Sie das Weidezaungerät aus.
3. Setzen Sie ca. 100 Meter von der Erdungsanlage entfernt eine Metallstange an den Zaunleiter, sodass der Zaun stark belastet wird.
4. Gerät wieder einschalten.
5. Prüfen Sie, ob die Zaunspannung in diesem Zustand unter 1,0 kV fällt.
6. Messen Sie jetzt die Spannung direkt am Erdungspfahl mit dem Messgerät.
7. Die Spannung am Erdungspfahl sollte unter 0,3 kV liegen.

Ergebnis richtig interpretieren

Messwert am Erdungspfahl	Bedeutung	Maßnahme
unter 0,3 kV	Erdung ist ausreichend	weiter prüfen, falls Zaun schwach
0,3 bis 0,6 kV	Erdung grenzwertig	1 bis 2 Erdstäbe ergänzen, Verbindungen prüfen
über 0,6 kV	Erdung unzureichend	Erdung deutlich ausbauen, Standort prüfen



Zu den Weidezaun Messgeräten & Testern →

Troubleshooting: Elektrozaun hat zu wenig Spannung, liegt es an der Erdung?

Symptom 1: Am Gerät gute Spannung, am Zaun weit entfernt zu niedrig

Mögliche Ursachen:

• Erdung zu schwach
• schlechte Verbindungen am Zaun
• Bewuchs oder Ableitungen

So gehen Sie vor: Messen Sie zuerst die Spannung direkt am Gerät, danach am Zaun in 100 m Schritten. Wenn die Werte stark abfallen, prüfen Sie Erdung und Ableitungen.

Symptom 2: Spannung schwankt stark, besonders nach Trockenphasen

Mögliche Ursache: trockener Boden, schlechte Leitfähigkeit
Lösung: Erdung ausbauen, längere Erdstäbe verwenden, Standort in feuchtere Zone verlegen, Erdung im Sommer erneut messen.

Symptom 3: Tiere gehen durch den Zaun trotz Gerät mit viel Joule

Mögliche Ursachen:

• Erdung liefert keinen stabilen Rückfluss
• Zaunleitung zu wenig Kontakt
• zu wenig Leiter
• zu wenig Spannung am Tier

Lösung: Erdungstest machen, und anschließend Zaunspannung am weitesten Punkt messen.

Rückleiter Zaun für trockene Böden: Wenn Erdung alleine nicht reicht

In sehr trockenen Regionen kann der Boden den Rückstrom schlecht leiten. Dann hilft ein Rückleiter System.

So funktioniert ein Rückleiter-System:

• ein Leiter führt den Impuls
• ein zweiter Leiter ist als Rückleiter angebunden
• das Tier berührt beide Leiter oder Leiter plus Boden, der Stromkreis schließt besser

Das ist besonders sinnvoll bei:

• Sandboden
• Sommerweiden
• sehr trockenen Standorten
• Wildschutzanlagen

Checkliste: Ist die Erdung richtig aufgebaut?

Erdungskomponente	Ziel
Erdstäbe	je nach Joule ausreichend viele
Länge	1,0 m bis 2,0 m je nach Boden
Abstand	ca. 3 m Standort möglichst feucht
Kabel	Hochspannungs Erdungskabel
Klemmen	korrosionsbeständig, fest verschraubt
Spannungs-Test	Erdungspfahl unter 0,3 kV



FAQ - Erdung am Elektrozaun

Wie tief muss ein Erdstab in den Boden?

Mindestens 1 Meter. Bei trockenen oder steinigen Böden sind 1,5 bis 2 Meter oft deutlich stabiler.

Wie erkenne ich sicher, ob die Erdung zu schwach ist?

Mit dem Erdungstest. Beim Test sollte die Spannung am Erdungspfahl unter 0,3 kV liegen.

Reicht ein Erdstab für ein starkes Gerät?

Meist nicht. Mit steigender Joule Leistung steigt der Bedarf an Erdungsfläche. Mehrere Erdstäbe mit Abstand sind die Regel.

Warum funktioniert der Elektrozaun im Winter schlechter?

Frost reduziert die Leitfähigkeit des Bodens. Prüfen Sie, ob die Erdstäbe tief genug sitzen, und testen Sie die Erdung im Winter.

Fazit: Die Erdung ist die wichtigste Investition am Elektrozaun

Wenn der Elektrozaun nicht zuverlässig wirkt, liegt es sehr häufig an einer unzureichenden Erdung. Mit einem passend dimensionierten Erdungssystem, hochwertigen Verbindungen und einem schnellen Erdungstest schaffen Sie eine stabile Grundlage für hohe Zaunspannung und sichere Tierhaltung.

Irrtümer und Änderungen vorbehalten, Stand 02/2026
